Дешевый хомут – дорогая ошибка.
Или почему крепеж не «расходка»

Иллюзия одинаковых хомутов и кейс обрушения в одном из торговых центров

На полке строительного гипермаркета трубный хомут за 200 рублей и немецкий аналог за 800 при беглом взгляде можно друг от друга и не отличить. Но для закупщика есть существенная разница – в столбце «Итого». А для системы – в том, что случится, когда на крепеж ляжет незапланированная нагрузка.

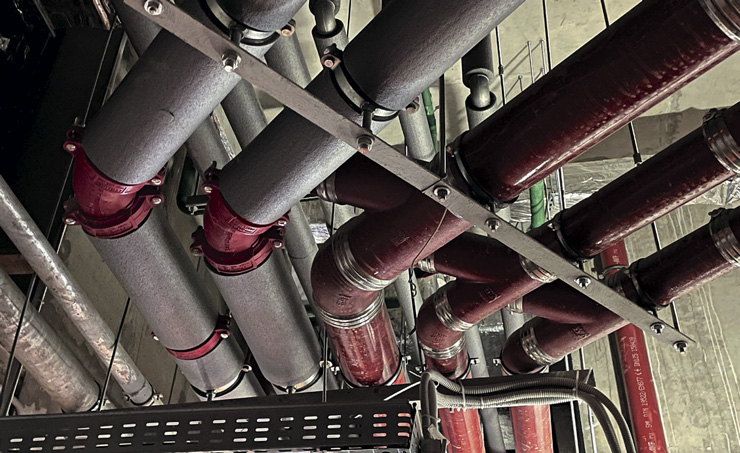

Показательный случай, о котором рассказывает основатель компании «Мир Хомутов» Семен Либерман, произошел при монтаже торгового центра на юго-западе Москвы. Две трубы большого диаметра – около 40 см – шли навстречу друг другу, подвешенные на консолях. По расчетам они должны были сойтись, а на деле не хватило почти метра. Подрядчик не стал пересчитывать углы или заказывать дополнительную секцию – решил «помочь» системе по-своему: зацепил трубу экскаватором и потянул.

П-образные загибы должны были отыгрывать температурное расширение, но боковой тяги не выдержали. Пошла цепная реакция – трубы посыпались, консоли вырывало из стены вместе с крепежом.

Специалисты, приехавшие на объект, сразу заметили, как именно разрушились хомуты. Дешевые просто лопнули по сварке или оторвались по ушку. Качественные – те, что проходили испытания на разрывной машине, – деформировались, вытянулись в «груши», но до последнего держали конструкцию. Дадим пояснение: расчетный запас прочности у нормального крепежа солидный (в разумных пределах), а тут нагрузка выросла почти в десять раз. Именно то, что хомуты не разорвались мгновенно, а гнулись, спасло часть системы от полного коллапса.

После этого случая производитель усилил конструкцию. Были добавлены ребра жесткости на загибах, пластины сделаны профилированными – так выросла доля металла и устойчивость к экстремальным нагрузкам. Но сожаление, правда, все равно осталось. Ведь если бы весь крепеж был одинаково качественным, обрушения, возможно, вообще не случилось бы.

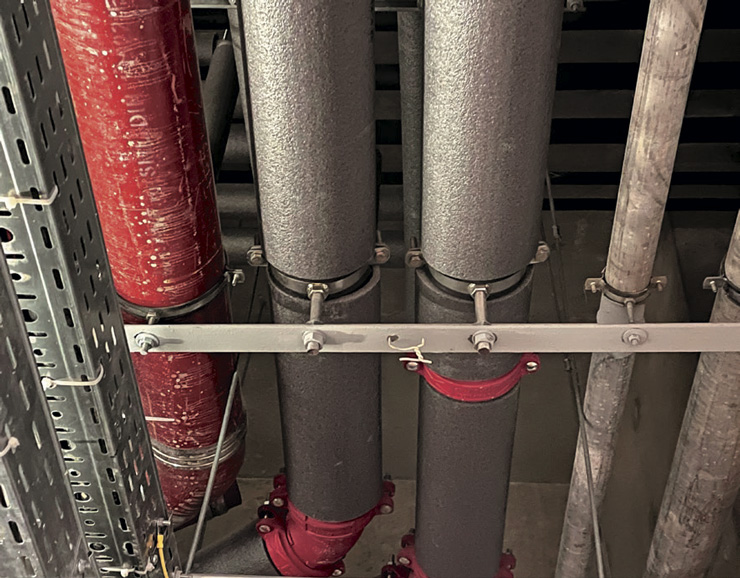

Расчет запаса прочности для подвесного крепежа

Как рассчитать запас прочности для подвесного крепежа? Есть «формула» из 4 шагов. Хотя она и проста, ее часто игнорируют на практике. 1. Считаем массу трубы с рабочей средой на метр погонный. 2. Умножаем на шаг установки хомутов. 3. Применяем коэффициент запаса: для статичных систем – минимум 1,5, для критических (пожаротушение, химические среды, вибрационное оборудование) – 2,0–3,0. 4. Сравниваем с паспортной нагрузкой на срез крепежа. Если цифра «впритык» – добавляем хомут или переходим на усиленную серию.

Почему одинаковые хомуты – это… не одинаковые хомуты

Чем же отличается качественный хомут от дешевого? Давайте разберем по пунктам. Начнем с того, что рынок крепежа парадоксален – как мы и говорили выше, внешне одинаковые хомуты могут различаться по цене в 3–5 раз, и дело тут не в логотипе, а в самой технологии производства.

Семен Либерман вспоминает, как бывал на заводах европейских брендов, где автоматизированные линии, контроль на каждом шаге, корзина для брака, которая наполняется быстрее, чем... конвейер выпускает готовые изделия. Если сварка гайки не проходит по нормативам – хомут сразу в утиль. На заводах, «заточенных» под нижний ценовой сегмент, такой строгости нет, и там ориентируются на принцип «вроде нормально выглядит».

Вся разница прячется в мелочах, и именно эти «мелочи» решают судьбу крепежа и инженерной системы при реальной нагрузке. Причем самое обидное, когда «жареный петух клюнул», – осознание, что отличить хороший хомут от дешевого можно было еще до монтажа. Прямо на складе, буквально за минуту, если знать, куда смотреть.

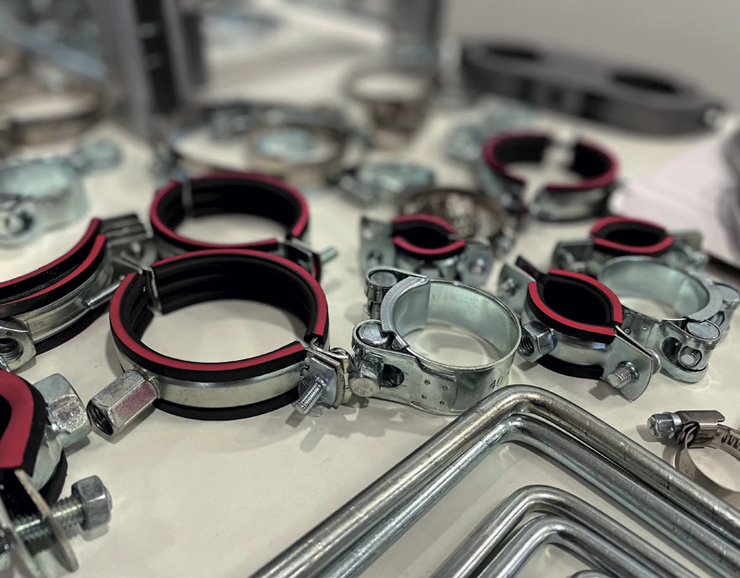

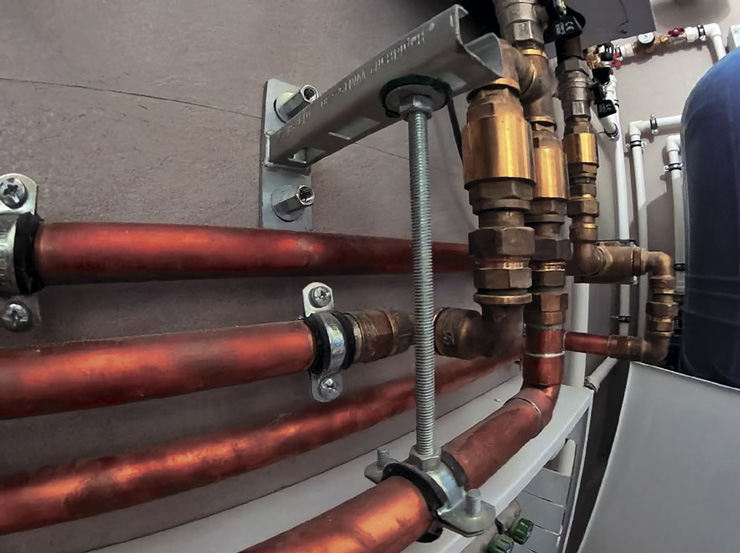

Толщина и ширина металла – первое, что бросается в глаза, если сравнивать «бок о бок». Тонкий и узкий хомут не столько держит, сколько «обнимает»: у него просто физически меньше несущей способности. А вот у нормального крепежа металл солидный, чувствуется запас прочности.

Дальше – ребро жесткости. Даже одно выраженное ребро на загибе сильно меняет поведение хомута при боковой нагрузке. Если поверхность гладкая, как у бюджетного варианта, при экстремальном усилии он складывается, подобно карточному домику.

Качество приварки гайки – еще один маркер, который видно без приборов. Шов должен быть ровным, без пор и «соплей», а гайка – сидеть строго по оси. Перекос или рыхлый шов – первый кандидат на отрыв под нагрузкой.

То же самое касается боковых метизов: в норме болты и гайки – без заусенцев, с четкой резьбой и нормальной затяжкой. Если все болтается или выглядит как «сырой» металл, значит, и сам хомут собран по остаточному принципу.

Не стоит забывать и про резиновый уплотнитель – он тоже сразу выдает уровень изделия. Хороший не крошится, не пахнет дешевой резиной, а его край ровный и аккуратный. Если он уже при распаковке выглядит как старая прокладка, в агрессивной среде точно сдаст первым – и это ударит по герметичности и сроку службы узла.

Псевдохомуты можно сравнить с телефоном из сказки про Хоттабыча: снаружи копии «один в один», а по сути – совсем разные вещи. В быту, когда труба висит на заборе и воду пускают раз в год, эта разница почти не заметна. А вот в серьезной инженерной системе, где есть давление, вибрация и ответственность за безопасность людей, «похожесть» уже не аргумент.

Тендеры на хомуты. Как низкая цена приводит к простоям и убыткам

Конкурсы – вообще «притча во языцех». Давайте выясним, почему же в тендерах одерживают верх дешевые хомуты и чем это оборачивается на объекте.

Тут на самом деле ситуация простая и грустная одновременно. В закупках часто все сводится к одной цифре: в спецификации стоит «хомут трубный ДУ 100» и главный критерий – цена. Один поставщик дает 200 рублей, другой – 180. Побеждает тот, кто предложит дешевле. При этом никто не спрашивает про сварку гайки, ребра жесткости или толщину цинка. На бумаге это по-прежнему «просто хомут».

Даже там, где контроль вроде бы должен быть строгим, гонка за низкой ценой приводит к сомнительным решениям. Если на партии можно сэкономить сотни тысяч, технические детали быстро уходят на второй план. А когда на объекте что-то рушится, виноватым опять делают крепеж. Только проблема не в самом хомуте, а в подходе, по которому его брали как расходку, а не как важный узел системы.

Настоящая цена хомута – не строчка в прайсе. Это еще и монтаж, возможная замена, простой линии, репутационные потери, штрафы... Дешевый хомут «выходит боком» не от того, что ломается чаще, а потому, что отказывает в самый неподходящий момент – когда система уже в работе. Тогда менять его – значит, останавливать все, вызывать бригаду, сдвигать сроки.

При этом рынок крепежа меняется, и видно это по тому, как специалисты теперь подходят к выбору. Автор блога «Штуки из труб» Антон Лозовой замечает, что профессионалы все меньше готовы мириться с «подгонкой на коленке». Отсюда и растет спрос на хомуты быстрого монтажа, с помощью которых можно делать работу быстрее, без лишних манипуляций. Хороший пример – хомут «Краб» с запатентованной конструкцией. Он ускоряет монтаж, но не теряет в надежности. Индустрия совершенствуется, и то, что вчера требовало долгой возни с ключами, сегодня решается быстрее, позволяет добиться прямой экономии человеко-часов на объекте.

Культура монтажа и расчет на завтрашний день

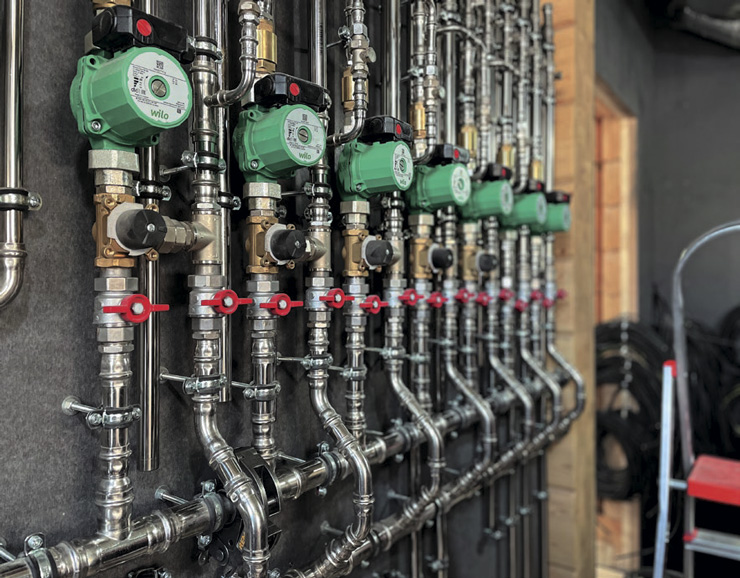

Как понять, что с крепежом в инженерной системе все в порядке? Семен Либерман называет три простых, но дисциплинирующих правила.

Во-первых, всегда закладывать запас. Сегодня нагрузка одна, а завтра она может вырасти. Или появится вибрация от нового оборудования. Запас прочности – страховка от «а вдруг». И именно с размера и веса начинается этот расчет – данные параметры задают реальную нагрузку, от которой и «пляшет» весь подбор крепежа.

Размер определяет, как хомут сядет на трубу. Ведь даже миллиметровый перекос при вибрации быстро съедает ресурс крепежа. А вес – не просто труба, а полная картина, включающая изоляцию, все, что дополнительно навешали и рабочую среду. Даже если считать только «трубу с водой», а потом сверху появляется кабельтрасса, запас прочности тает на глазах. Поэтому сначала точно фиксируем размер и считаем полный вес, а уже потом подбираем крепеж с нужным запасом.

Во-вторых, доверять не ощущениям, а входному контролю. Не гадать «вроде держит», а проверять адекватность сварки, оценивать толщину цинкового покрытия, требовать сертификаты. Это не бюрократия ради галочки, а простой фильтр, который убирает партии, собранные «на авось».

В-третьих, смотреть, чтобы в спецификации значился не просто «хомут», а была приведена конкретика, включающая серию, материал, допустимую нагрузку. Тогда и монтажнику, и снабженцу сразу понятно, что брать. Монтажник, устанавливающий качественный крепеж по нормальному расчету, потом не ловит гарантийные «прилеты» от эксплуатанта и бережет себе нервы. А заказчик, который видит в крепеже не строчку для экономии, а узел надежности, перестает спрашивать «почему так дорого» и начинает смотреть на срок службы.

Антон Лозовой говорит, что тут все упирается в реальную логистику. Правда жизни такова, что сегодня инженеру и снабженцу некогда собирать пазл из деталей десяти разных поставщиков. Стоит в спецификации появиться паре нестандартных узлов, экзотическим сплавам или просто большому набору типоразмеров – и поиск каждой позиции отдельно превращается в риск ошибок и срывов сроков. Поэтому на крупных объектах все чаще делают ставку на компании с огромным каталогом, чтобы сразу нашлось все, от обычных трубных хомутов до специальных решений быстрого монтажа вроде «Краба» из линейки «Мира Хомутов». Естественно, мы говорим здесь не об «одном поставщике ради галочки», а о прагматичном расчете. Один проверенный партнер с техподдержкой и возможностью предложить нестандартное решение оказывается выгоднее, чем десяток поставщиков с «самыми низкими ценами».

Вместо послесловия

Хомут не старается быть в центре внимания. Он не светится на фасаде, не участвует в пусконаладке и не пишет отчетов... Просто держит. И пока держит как надо – его не замечают. А вот если хомут подводит – «расходку» вспоминают первым делом.

В «Мире Хомутов» за 25 лет работы собрали не просто большой ассортимент, а понимание простой вещи. Ее суть в том, что крепеж – не металл в коробке, а расчет, контроль и ответственность за то, как система поведет себя, когда заработает на полную. Дешевый хомут дает экономию только на бумаге. В реальности же он просто переносит расходы на завтра, где они всегда оказываются более высокими.

Не поленитесь, проверьте, на чем держатся ваши системы. Горький опыт эксплуатации говорит о том, что иногда конструкции трясутся, а потом «вдруг» рушатся. И оказывается, что причина этих неприятностей прячется в «мелких» элементах, которые однажды кто-то по недомыслию счел неважными.

Посмотреть весь ассортимент «Мир Хомутов» (а это более 10 000 позиций!) можно на  homut.ru
