Новая логика тяжелых несущих систем «СНХ 100»

Пределы несущей способности Strut­систем и предпосылки перехода к «СНХ 100»

Почему стандартный Strut-профиль, который отлично показывает себя в коммерческом секторе, становится неэффективным при масштабировании задач? Ответ кроется в простой физике: с ростом длины пролета несущая способность тонкостенных элементов снижается нелинейно. Проектировщики часто упускают этот момент из виду.

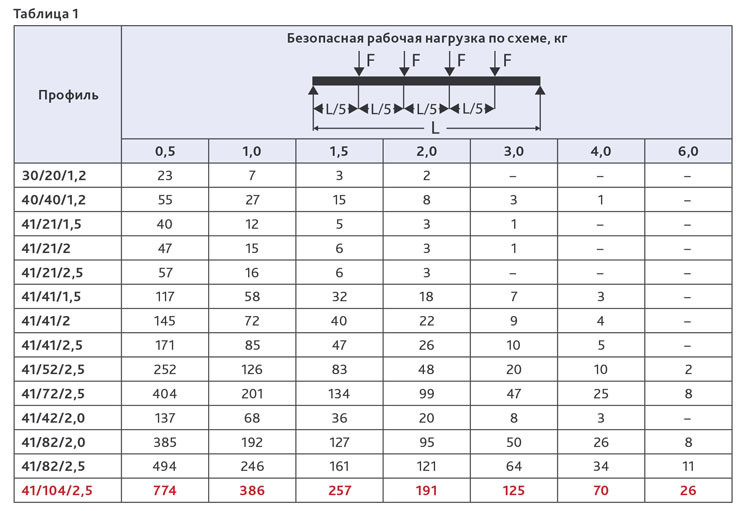

Возьмем один из самых мощных легких профилей на рынке – усиленный 41/104/2,5 (см. табл. 1). На коротком полуметровом плече он демонстрирует впечатляющую прочность, выдерживая по 774 кг сосредоточенной нагрузки в четырех точках. Но стоит нам увеличить пролет до двух метров, как безопасная нагрузка падает почти в четыре раза – до 191 кг. На четырех метрах профиль справляется лишь с 70 кг, а на шести метрах его несущая способность сжимается до символических 26 кг. На этой отметке элемент балансирует на грани пластической деформации.

Для тяжелых промышленных задач такие показатели неприменимы. Если на плоской кровле здания нужно смонтировать чиллер весом 5 т или в цеху требуется протянуть технологическую магистраль диаметром 400 мм, стандартные монтажные элементы физически не справятся с нагрузкой. Инженер оказывается перед выбором: возвращаться к громоздкому и дорогому черному металлопрокату или искать принципиально иное решение. Именно эта технологическая пустота и стала главной предпосылкой для разработки системы «СНХ 100» со стабильным квадратным сечением 100 × 100 × 3 мм. Когда мы сопоставляем геометрические характеристики «СНХ 100» с базовым прочностным сортаментом Strut (профилем 41 × 104 × 2,5), превосходство новой системы становится очевидным:

• Момент инерции сечения. В одном направлении он выше в 2 раза, а в другом – сразу в 7 раз.

• Момент сопротивления (W). Геометрия квадрата обеспечивает преимущество почти в 3 раза по обеим осям, что сводит расчетный прогиб к минимуму.

• Жесткость на свободное кручение (It). Открытый С-образный профиль легких систем имеет низкое сопротивление скручивающим моментам; замкнутое коробчатое сечение «СНХ 100» работает на кручение как жесткий пространственный монолит.

• Устойчивость к локальным деформациям. Тонкие полки Strut-элементов склонны к местному выпучиванию при точечных нагрузках; жесткая трехмиллиметровая стенка «СНХ 100» полностью исключает этот фактор.

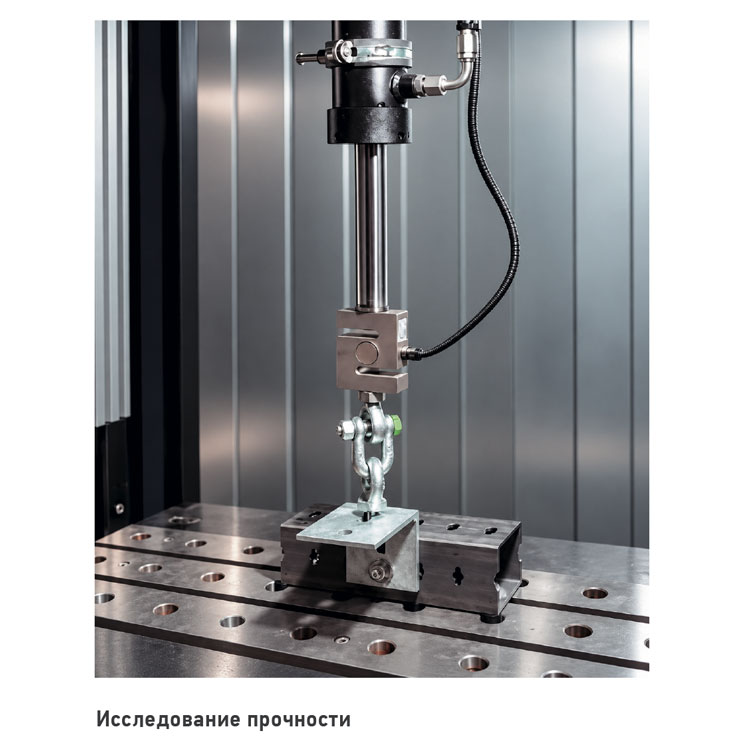

• Предел прочности узловых соединителей: если стандартный усиленный монтажный уголок теряет форму и сминается уже при нагрузке в 600 кг, то силовой несущий элемент тяжелой системы без деформаций выдерживает разрушающее усилие до 2600 кг.

• Сопротивление узла сдвигающим силам. Фиксация элементов болтами М12 класса прочности не ниже 8.8 через стальные пластины обеспечивает расчетную удерживающую способность сопряжения до 3000 кг на один узел.

Перенос основной массы металла в жесткий замкнутый контур 100 × 100 мм полностью решает проблему деформационного кризиса на длинных пролетах. Расчеты показывают, что использование «СНХ 100» позволяет проектировщикам уверенно перекрывать расстояния в 6 м и более. При этом каркас сохраняет абсолютную пространственную жесткость, принимая на себя многотонные статические и динамические нагрузки без риска провисания или обрушения конструкции.

Сталь 09Г2С: свойства материала и работа в экстремальных условиях

Эксплуатационная надежность промышленного каркаса зависит не только от геометрии сечения, но и от химического состава сплава. При производстве стандартных легких Strut-систем базовым материалом обычно выступает углеродистая сталь обыкновенного качества марки Ст3. В отличие от них, элементы «СНХ 100» производятся из конструкционной низколегированной стали 09Г2С по ГОСТ 19281. Такое решение продиктовано спецификой эксплуатации технологических эстакад и кровельных опор, испытывающих круглогодичные климатические и вибрационные нагрузки.

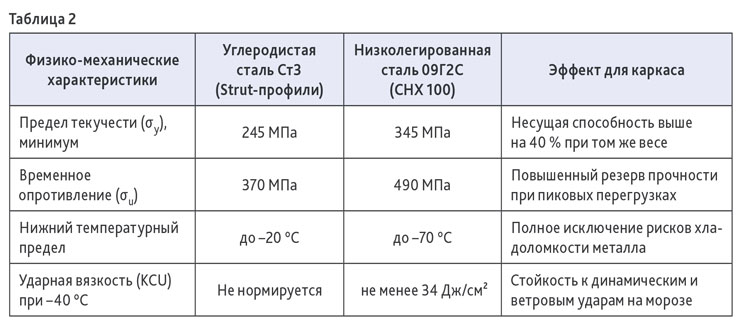

Основные расчетные параметры материалов приведены в сравнительной табл. 2.

Физика повышенной прочности стали 09Г2С обусловлена сбалансированным легированием. Наличие марганца (до 2 %) и кремния (до 0,8 %) при минимальном содержании углерода (0,09 %) определяет характер функционирования конструкций на открытом воздухе:

• Сохранение пластичности на морозе – в условиях экстремальных температур (вплоть до –70 °С) сталь 09Г2С не переходит в хрупкое состояние, что гарантирует стабильность каркаса в любых климатических зонах.

• Отсутствие сварочных напряжений – материал не имеет ограничений по свариваемости, однако сборка «СНХ 100» на болтах М12 класса не ниже 8.8 полностью исключает термическое ослабление зон около стыков.

• Сопротивление усталостному разрушению – мелкозернистая структура сплава эффективно демпфирует циклические вибрации от технологических трубопроводов и промышленного вентиляционного оборудования.

Замена углеродистой стали на низколегированную увеличивает общий коэффициент надежности опорной системы по материалу. Использование сплава 09Г2С позволяет эксплуатировать каркас «СНХ 100» на открытых площадках без риска внезапного разрушения узлов при критических отрицательных температурах.

Профиль 100 × 100 × 3 мм: расчет сечения по СП 16.13330

Переход от легких С-образных профилей к замкнутому квадратному сечению 100 × 100 × 3 мм принципиально меняет методику прочностных расчетов. Тонкостенные Strut-элементы из-за открытого контура требуют обязательного учета стесненного кручения и деформаций поперечного сечения. Замкнутый силовой контур «СНХ 100» работает как классическая строительная балка или колонна. Пространственное моделирование таких каркасов выполняется методами конечных элементов в специализированных программных комплексах, таких как ПК «Лира 10» или SCAD Office.

При интеграции системы в расчетные комплексы требуется четкое разграничение методик подбора элементов. В официальных каталогах нагрузок для элементов «СНХ 100» заложен обобщенный коэффициент надежности:

n = 1,54,

полученный путем перемножения базовых коэффициентов Еврокода и российских норм. Он необходим лишь для быстрой ручной оценки допустимости нагрузок по таблицам.

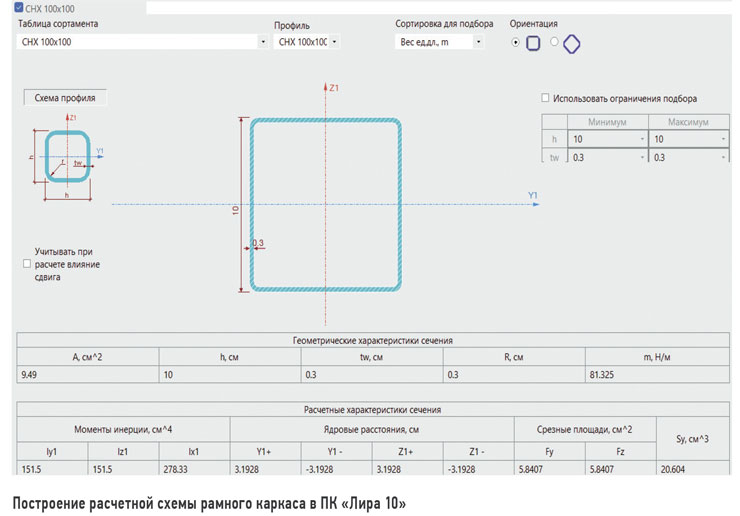

Однако при непосредственном построе­нии расчетной схемы рамного каркаса в ПК «Лира 10» данный коэффициент не учитывается. Программа оперирует чистыми геометрическими характеристиками брускового конечного элемента (КЭ 10) и нормативными константами стали 09Г2С. Проверка прочности и устойчивости элементов «СНХ 100» производится программным модулем строго по алгоритмам СП 16.13330.2017 («Стальные конструкции») с автоматическим разделением нагрузок на расчетные и нормативные по СП 20.13330.

Конечно-элементный анализ подтверждает стабильность профиля 100 × 100 × 3 мм при комбинированном нагружении:

• Сопротивление изгибу в двух плоскостях. Симметричный квадратный профиль обладает одинаковыми моментами инерции по осям X и Y, что упрощает проектирование пространственных опор и исключает риск ошибки при пространственной ориентации стоек во время монтажа.

• Высокая жесткость на чистое кручение. В отличие от С-профилей, замкнутый контур «СНХ 100» успешно воспринимает крутящие моменты, возникающие от эксцентрично закрепленного оборудования или односторонних вылетов консолей.

• Работа на знакопеременные нагрузки. Стабильная геометрия сечения минимизирует расчетную гибкость элементов при осевом сжатии, предотвращая общую потерю устойчивости протяженных стоек и рамных про­летов.

Численное моделирование показывает, что пространственные рамы из элементов «СНХ 100» обладают прогнозируемым запасом прочности. Прямое соответствие расчетных алгоритмов требованиям СП 16.13330 обеспечивает конструкциям «СНХ 100» гарантированное прохождение государственной экспертизы и подтверждает абсолютную надежность опорных узлов под расчетными нагрузками.

Поскольку пространственное моделирование таких тяжелых каркасов требует высокой квалификации и работы в специализированном ПО, «Агпайп» полностью берет задачу по проектированию на себя. В структуре компании работает собственный проектный отдел, насчитываю­щий более 50 опытных специалистов. Для всех заказчиков системы «СНХ 100» разработка проектной документации, расчеты нагрузок и подбор узлов выполняются бесплатно. Такой подход исключает ошибки при монтаже и упрощает прохождение экспертизы.

Инновационная механика узловых сопряжений элементов «СНХ 100»

Главная инженерная задача при проектировании тяжелых рамных опор – поиск баланса между высокой несущей способностью узла и возможностью его точной юстировки на монтаже. Традиционные системы с гладкими пазами скольжения позволяют выполнять бесступенчатую регулировку, но их сопротивление сдвигу ограничено лишь силой трения. В системе «СНХ 100» эта уязвимость устранена благодаря конструктивному сочетанию двух оригинальных технических решений – наклонной перфорации профиля и асимметричной зубчатой шайбы. Физика работы узла сопряжения базируется на двух ключевых элементах:

1. Наклонные пазы типа «замочная скважина» под углом 45 градусов. Специальная форма сквозных отверстий на гранях профиля обеспечивает перераспределение вектора приложенных сил. Наклонное положение паза преобразует продольное сдвигающее усилие, частично переводя его в нормальное сжатие стенки, что существенно снижает пиковые механические напряжения в теле крепежного болта М12.

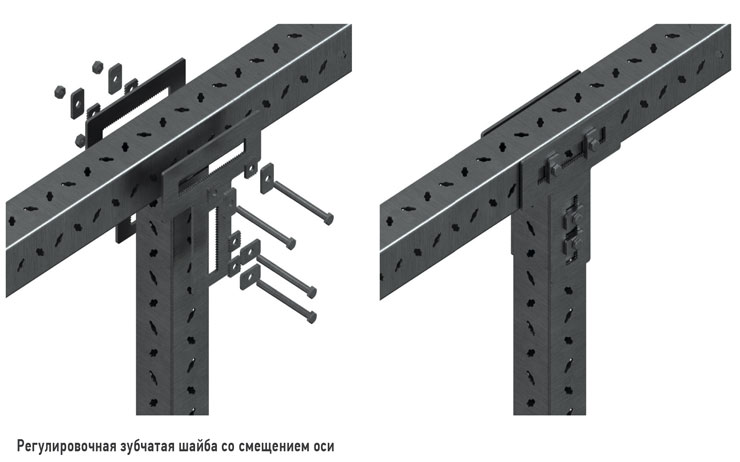

2. Регулировочная зубчатая шайба со смещением оси. Сопрягаемые поверхности соединительных пластин и шайб имеют ответную штампованную насечку. При затяжке болтового комплекта класса прочности не ниже 8.8 формируется жесткий замок механического зацеп­ления типа «металл в металл», фиксирующий детали в проектном положении.

Такая механика узла полностью исключает проскальзывание соединений, характерное для стандартных канальных гаек легких Strut-систем. Одно болтовое сопряжение М12 в узле «СНХ 100» уверенно выдерживает сдвигающую нагрузку до 3000 кг (30 кН) без остаточных деформаций и смещений. При этом жесткая фиксация не ограничивает монтажников в точности выравнивания каркаса. Асимметричное смещение зубчатого рельефа шайбы относительно оси болта гарантирует корректировку монтажного положения с минимальным шагом. Поворот шайбы на разные углы обеспечивает шаг юстировки всего в 2,5 мм, что в 10 раз точнее параметров стандартных перфорированных систем с шагом 25 мм. Инженер-проектировщик закладывает в проект высокоточные пространственные рамы, способные воспринимать значительные статические и динамические воздействия без риска разгерметизации или смещения узлов.

Важным преимуществом «СНХ 100» является его полная конструктивная совместимость с классическими Strut-системами. Во все решения от «Группы Компаний «Агпайп» изначально заложен технический потенциал для комплексного проектирования, позволяющий комбинировать элементы разной несущей способности в рамках одного объекта. Это открывает безграничные возможности для инженеров при создании многоуровневых каркасов и организации переходных узлов между силовыми и легкими подсистемами. В зонах сосредоточения пиковых многотонных нагрузок закладывается жесткий контур «СНХ 100», а на участках с небольшими нагрузками или в условиях стесненного пространства система плавно переходит в элементы легких Strut-профилей. Такое сочетание снижает расход металла, оптимизирует сметную стоимость проекта и позволяет решать любые нестандартные монтажные задачи.

Не следует сравнивать систему «СНХ 100» с традиционным черным металлопрокатом исключительно в рамках прямых затрат на закупку материала. Экономический эффект от внедрения модульных конструкций раскрывается на этапе строительно-монтажных работ и учитывает совокупную стоимость человеко-часов, логистики и организационных допусков. Ключевая технологическая особенность «СНХ 100» заключается в том, что сборный каркас превращает изготовление несущих узлов из сложного производственного процесса в быструю конвейер­ную сборку.

Технико-экономическое превосходство системы базируется на трех важнейших факторах:

1. Исключение огневых работ на площадке. Сборка рамных конструкций на болтах М12 класса 8.8 и выше не требует привлечения аттестованных сварщиков НАКС, развертывания сварочных постов и оформления нарядов-допусков повышенной опасности. Данный фактор имеет определяющее значение при реконструкции технологических эстакад на действующих объектах нефтехимии, газопереработки или на территории ЦОД, где ведение сварочных работ ограничено или полностью запрещено регламентами без­опасности действующего предприятия.

2. Снижение затрат на тяжелую грузоподъемную технику. Элементы «СНХ 100» доставляются на объект в виде компактных линейных профилей и готовых соединительных пластин. Умеренная погонная масса деталей позволяет осуществлять укрупнительную сборку и юстировку пространственных рам силами монтажной бригады без постоянного привлечения специализированных автомобильных кранов.

3. Существенное сокращение сроков оборачиваемости проекта. Отсутствие стадий неразрушающего контроля сварных швов (ультразвуковой или радиографической дефектоскопии) и финишного окрашивания стыков ускоряет монтаж опорных систем в 4–5 раз по сравнению со стандартным сварочным циклом.

Организационная гибкость модульной системы обеспечивает быструю адаптацию каркаса к изменениям в проекте. Если при прокладке трубопроводов выявляется отклонение от проектных отметок, геометрия рамы «СНХ 100» корректируется на месте простым перестроением болтовых узлов. При использовании сварного чермета такая ситуация приводит к демонтажу, резке металла и повторному сварочному циклу, что удваивает сметную стоимость узла. В конечном итоге интеграция «СНХ 100» нивелирует риски непредсказуемого роста сметной стоимости и исключает срыв директивного графика ввода промышленного объекта в эксплуатацию.

Отраслевая специфика применения силовых каркасов «СНХ 100»

100 × 3 мм и высокая прочность узловых сопряжений определяют широкую географию внедрения системы. В отличие от узкоспециа­лизированных крепежных элементов, тяжелый силовой каркас успешно адаптируется под специфические физико-механические и организационные требования различных отраслей промышленности. Ниже приведен разбор проектных решений для пяти ключевых технологических направлений.

Кровельные конструкции и системы распределения нагрузок

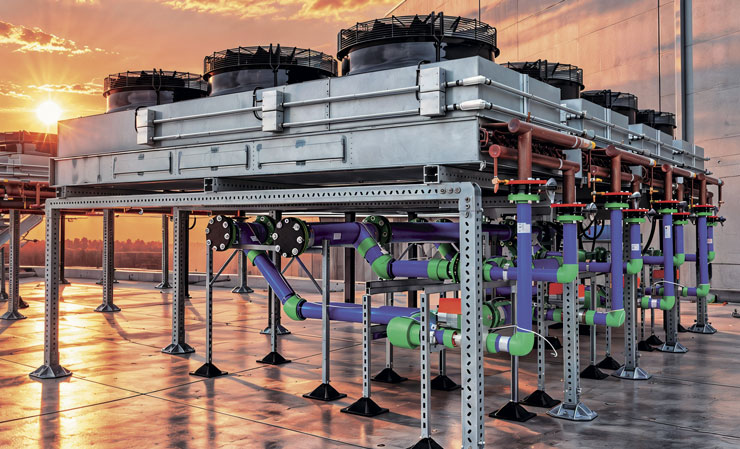

При монтаже тяжелого климатического и вентиляционного оборудования на плоских кровлях современных зданий приоритетная задача – обеспечение несущей способности покрытия и равномерное распределение точечных нагрузок на строительные конструкции. Несущие рамы «СНХ 100», укомплектованные кровельными опорами из термопластичного полимера, эффективно решают эту проблему:

• Квадратное сечение элементов обеспечивает равномерное перераспределение весовых нагрузок на теплоизоляционный слой.

• Исключается локальное продавливание и деформация кровельной мембраны.

• Сборная технология полностью устраняет риски возгорания гидроизоляции, неизбежные при ведении традиционных сварочных работ.

Предприятия химической промышленности

Специфика объектов химпрома – работа в условиях жестких ограничений на огневые работы из-за постоянного присутствия взрывоопасных газов или горючих паров. Сборка эстакад под технологические трубопроводы из элементов «СНХ 100» на болтах М12 класса 8.8 снимает необходимость остановки производственных циклов. Монтаж рам выполняется по нарядам-допускам без привлечения сварочного оборудования, что гарантирует абсолютную пожарную безопасность и непрерывность работы предприятия.

Центры обработки данных и тяжелые кабельные трассы

Современные ЦОДы требуют прокладки сотен метров тяжелых магистральных кабельных лотков и фреонопроводов систем охлаждения. Высокая жесткость профиля «СНХ 100» на изгиб и кручение позволяет проектировать пространственные эстакады с безопорными пролетами длиной до 6 м. Увеличение шага между несущими стойками минимизирует количество точек крепления к строительным конструкциям здания, освобождая полезный объем серверных залов под установку серверных/телекоммуникационных или компрессорное оборудование. Критически важно не допустить разрушения узлов от усталостных деформаций. Проектный опыт внедрения «СНХ 100» на таких объектах, как «Пермские моторы» и Светлогорский ЦКК, доказал высокую надежность системы:

Мелкозернистая структура низколегированной стали 09Г2С эффективно воспринимает знаковые циклические нагрузки, предотвращая усталостное разрушение элементов под воздействием вибрации.

Зубчатые сопряжения соединительных пластин работают как фрикционные сдвиго­устойчивые соединения, предотвращая самопроизвольное развинчивание высокопрочных крепежных элементов.

Каркас сохраняет геометрическую стабильность под воздействием непрерывных знакопеременных нагрузок, исключая разгерметизацию фланцевых стыков трубопроводов.

Практика применения «СНХ 100» на крупных индустриальных площадках подтверждает расчетный прочностной потенциал элементов. Способность конструкций стабильно воспринимать как статические, так и интенсивные динамические воздействия делает этот каркас универсальным инструментом для решения нестандартных монтажных задач.

Инфраструктурные объекты и энергетика

Для таких объектов определяющими факторами являются предельная скорость сборки и готовность к высоким статическим нагрузкам. Применение «СНХ 100» при прокладке внутренних инженерных сетей паркингов и кабельных коллекторов ТЭЦ сокращает общие сроки монтажа в несколько раз. Отсутствие стадий финишной окраски и ультразвукового контроля стыков на площадке дает возможность сдавать опорные конструкции технадзору непосредственно в день сборки.

Вибронагруженные технологические объекты

«СНХ 100» применяются при проектировании рам под насосные станции, мощные вентиляционные установки.

Подводя итог техническому анализу, важно отметить: появление «СНХ 100» фиксирует качественный переход к новому типу промышленных несущих элементов. Стандартные легкие Strut-профили незаменимы в своем сегменте нагрузок, но при проектировании тяжелых эстакад и магистральных сетей инженерам требовался принципиально иной подход. Перенос массы металла в жесткий замкнутый контур сечением 100 × 100 × 3 мм из хладостойкой стали 09Г2С исключил дефицит жесткости на длинных пролетах и открыл возможность для отказа от тяжелого рамного черного металлопроката.

Главный экономический эффект от внедрения модульной технологии раскрывается в процессе оптимизации строительного производства. Полное исключение огневых работ на площадке, исключение необходимости дорогостоящей ультразвуковой дефектоскопии швов и высокая скорость сборки болтовых узлов переводят монтаж в режим конвейерного цикла.

Проектировщик получает в руки математически выверенную силовую систему с шагом юстировки 2,5 мм.

Использование «СНХ 100» существенно повышает общую культуру монтажных работ и точность сборки каркасов, гарантируя долговечность и безопасность всей технологической инфраструктуры объекта.

Оценить эффективность системы на конкретном объекте можно еще до закупки оборудования. Специалисты проектного отдела «Группы Компаний «Агпайп» подготовят поверочные расчеты, подберут узловые сопряжения и разработают индивидуальное инженерное решение под ваши технические условия.
