Преемник Modicon M172 на российском рынке

Интеллектуальные реле SystemePLC SR и программируемые логические контроллеры SystemePLC S172 бренда «Систэм Электрик» представляют собой новую унифицированную младшую платформу автоматизации, пришедшую на смену целому ряду разрозненных решений. Их ключевое преимущество — консолидация пяти ранее отдельных линеек устройств от Schneider Electric (интеллектуальные реле Zelio, контроллеры Modicon серий M171, M172, M221, M241) в единое семейство с общей мощной и современной средой программирования.

В основе новой линейки лежит проверенная аппаратная платформа и преемственность программного обеспечения. Новая среда программирования похожа на Machine Expert, которая применялась для хорошо известных на рынке контроллеров Modicon M172.

Условно линейка разделена на две группы: интеллектуальные реле SystemePLC SR  и контроллеры SystemePLC S172. Это разделение скорее для упрощения восприятия, так как программная среда для всех устройств — System PLC Studio — является единой.

Единая среда разработки — это определенный шаг вперед. Ранее для программирования различных линеек ПЛК Schneider Electric требовалось разное программное обеспечение со своими особенностями. Новая среда System PLC Studio не только бесплатна и регулярно обновляется, но и унаследовала понятный интерфейс и логику работы от среды для Modicon M172, что обеспечивает легкий переход для специалистов и сохраняет инвестиции в знания.

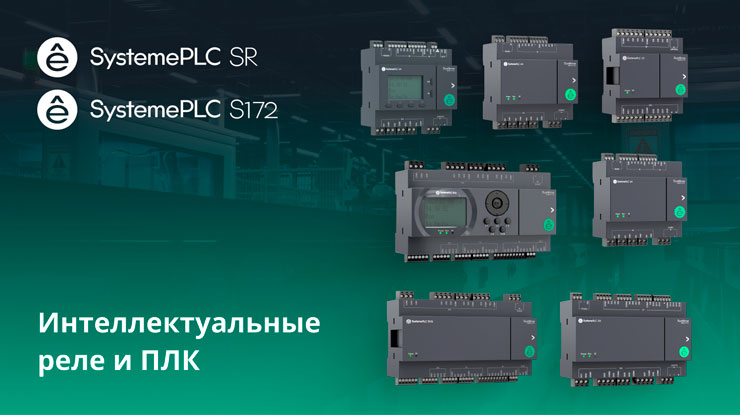

Обзор линейки интеллектуальных реле SystemePLC SR

Линейка интеллектуальных реле SystemePLC SR включает две серии SR1 и SR2. Устройства предлагают различные конфигурации встроенных входов/выходов: от 8 до 16 DI, от 4 до 8 DO; 0, 2 или 4 AI. Напряжение питания составляет 24 VDC или ~220 VAC.

SystemePLC SR1 – это базовые модели без дисплея и возможности расширения. Оснащены одной коммуникационной сетью (RS-485 Modbus RTU). Это оптимальное и экономичное решение для простых задач, например: управления освещением, поливом, воротами, автоматизации отдельных шкафов и систем, не требующих сложного взаимодействия с другими устройствами.

Более продвинутые модели представлены серией SystemePLC SR2 с дисплеем, второй сетью Ethernet с протоколом Modbus TCP и возможностью подключения до 7 модулей расширения. Встроенный дисплей позволяет отображать параметры, уставки и аварии, что удешевляет решение за счет отказа от отдельной панели оператора в простых задачах.

Обзор контроллера SystemePLC S172

Контроллеры SystemePLC S172  представляют собой старшую группу устройств. Их основное отличие — большее количество сигналов (дискретных и аналоговых входов/выходов) и наличие третьей коммуникационной сети. В частности, из 28 сигналов: 8 дискретных входов (4 быстрых), 8 дискретных выходов (R или R+SSR или T), 8 аналоговых входов (поддерживают NTC10K, PT1000, 0–10 В, 4–20 мА) и 4 аналоговых выхода (0–10 В, 4–20 мА). SystemePLC S172 оснащены дисплеем 1,8 дюйма, 1 портом USB типа C для соединения с ПК, 1 портом USB типа A для подключения флеш-карты памяти, интерфейсами связи (2xRS485 Modbus RTU Master/Slave, 1xRJ45 Ethernet RJ45 Modbus TCP) и возможностью расширения до 7 модулей.

ПЛК можно полноценно использовать в классической трехуровневой архитектуре автоматизации: для управления собственным процессом, для локального взаимодействия (например, с панелью оператора) и для удаленного контроля с верхнего уровня (АСУ ТП, диспетчеризация).

Важнейшей особенностью всей линейки является отказ от искусственных ограничений. Так, все коммуникационные порты могут работать как в режиме ведомого (Slave), так и в режиме ведущего (Master). Это позволяет даже младшим моделям SR напрямую управлять другими устройствами, например, частотными приводами или автоматическими выключателями по протоколу Modbus RTU. Поддержка карт памяти в виде обычных USB-флешек, а не специализированных SD-карт, что удобнее и дешевле для пользователя.

Сфера применения - ОВиК

Продукты линейки идеально подходят для задач OEM-производителей машин и механизмов общепромышленного назначения, а также для ОВиК-сегмента.

Логический контроллер SystemePLC S172 изначально спроектирован под требования вентиляционных установок: его аналоговые входы «из коробки» понимают все распространенные типы сигналов, включая общепромышленные (0-10В, 4-20 мА) и сигналы от датчиков температуры (термосопротивления Pt100, Pt1000, NTC10K). Анализ типовых схем показал, что до 70% всех задач вентиляции можно реализовать на базе S172 без покупки дополнительных модулей расширения.

Для решения нетиповых задач предлагаются модули расширения (дискретные, аналоговые и смешанные), что в сочетании с базовым контроллером позволяет создавать гибкие конфигурации под нужды конкретного проекта, оставаясь в рамках экономичной архитектуры линейки.

Все устройства линейки SystemePLC SR и S172 совместимы с пластронами глубиной до 46 мм — защитными панелями для шкафов, предназначенных для монтажа в общедоступных местах (подъезды, торговые залы), что обеспечивает безопасность и эстетичный вид шкафа управления. Съемные клеммниками на всех устройствах позволяют быстро заменить их в шкафу автоматизации без необходимости заново подключать провода сигналов ввода/вывода.

Программная среда SystemеPLC Studio

Еще одно несомненное достоинство линейки — это единая бесплатная развивающаяся программная среда SystemеPLC Studio.

Ключевым преимуществом программного обеспечения является его доступность и мощный функционал для разработки, не требующий наличия физического контроллера. Это реализовано благодаря двум уникальным режимам работы.

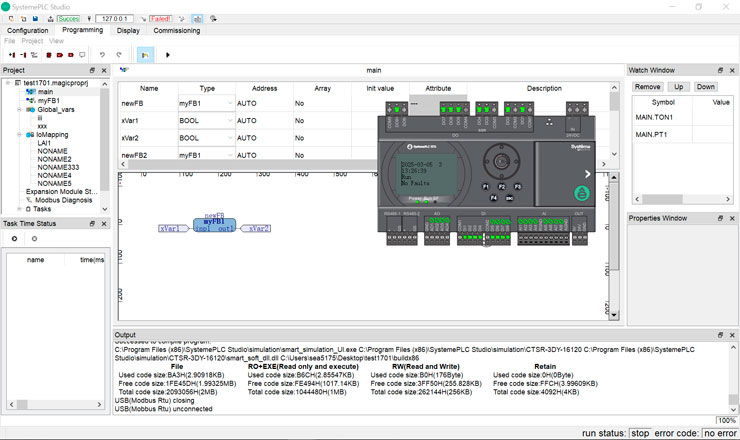

Первый, режим симуляции ПЛК, позволяет разрабатывать, запускать и отлаживать программу на компьютере без подключения к реальному устройству. Пользователь может отслеживать значения переменных, пошагово следить за выполнением логики программы, оперативно находить и исправлять ошибки.

Второй, режим эмуляции ПЛК, идет еще дальше, предоставляя виртуальную модель контроллера прямо в среде разработки. В этом режиме инженер может имитировать реальные условия работы: «включать» и «отключать» дискретные входы, задавать значения аналоговых входов и в реальном времени наблюдать, как программа на это реагирует, изменяя состояния выходов. Эмулятор полностью поддерживает работу с пользовательскими экранами, созданными для моделей с дисплеем (SR2, S172), что позволяет заранее проверить не только логику, но и интерфейс управления.

Эта возможность «начать разработку вчера» критически важна для сокращения сроков проекта. Заказчик может скачать ПО, приступить к полноценному программированию и отладке алгоритмов, а к моменту поставки физического контроллера у него будет уже полностью готовое и протестированное решение. Останется только подключить устройство и загрузить в него проект.

Таким образом, новая линейка SystemePLC — это оптимальный выбор для построения стандартных и гибких систем автоматизации малого и среднего уровня, предлагающий уникальное сочетание проверенной аппаратной базы, единой экосистемы и современных инструментов удаленной разработки. Это оптимальный выбор для построения стандартной и при этом гибкой системы автоматизации малого и среднего уровня.
