Преобразователи расхода ЛГК410 – умные приборы для умного города

Cерийное производство преобразователей расхода ЛГК410 фирма ЛОГИКА начала в 2019 году. Опыт эксплуатации был учтен при создании новых, усовершенствованных моделей преобразователей, которые увидели свет в начале второго квартала 2024 года.
Широкая линейка ЛГК410 производства АО НПФ ЛОГИКА позволяет рационально подходить к вопросам проектирования, монтажа и эксплуатации узлов учета тепловой энергии, воды и других жидкостей.

Ключевые особенности ЛГК410

Электромагнитные преобразователи ЛГК410 предназначены для измерения объемного расхода и объема жидкостей с удельной электропроводностью от 10–3 до 10 См/м, избыточным давлением до 1,6 МПа и температурой от 0 до 150 °C.

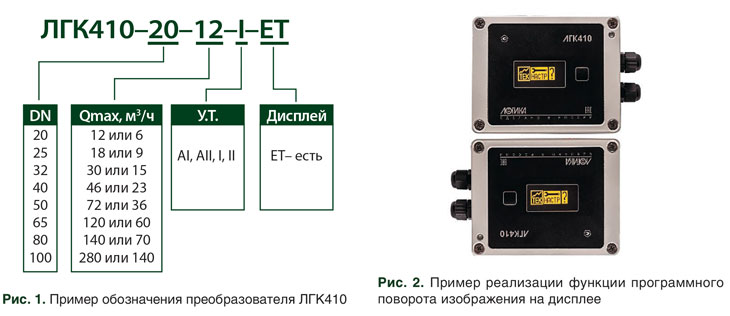

Преобразователи имеют модификации, отличающиеся условным диаметром DN, верхним пределом измерений расхода QMAX, уровнем точности измерений (AI, AII, I, II) и наличием дисплея. Код модификации преобразователя указывается в его обозначении, пример которого приведен на рис. 1.

За годы серийного выпуска преобразователей ЛГК410 были отточены технологии изготовления, настройки и обслуживания, получены многочисленные данные с объектов, на которых работают преобразователи, накоплена положительная статистика поверок.

Преобразователь имеет полностью металлический корпус, за счет двойного экранирования обеспечивает высокую степень помехоустойчивости и защиту от воздействия внешнего электромагнитного поля.

Проточная часть выполнена из нержавеющей стали, что делает прибор долговечным, коррозионно-устойчивым, а также пригодным для использования в чистых технологиях. Лаконичный, контрастный и яркий графический дисплей позволяет комфортно контролировать показания в помещениях с любым уровнем освещенности. Интерфейс связи с внешними устройствами, поддерживающий два протокола обмена (ЛОГИКА М4 и ModBus RTU), дает возможность интегрировать преобразователи в информационные системы любого масштаба и уровня сложности – от систем одного предприятия до глобальных интернет-ориентированных систем мониторинга и диспетчеризации. Важной особенностью является возможность объединения ЛГК410 в единую сеть до 30 преобразователей с подключением к сети Ethernet через адаптер АДС99.

Другое неоспоримое преимущество при эксплуатации – отсутствие подвижных элементов конструкции, что обес­печивает надежность самой конструкции преобразователя. При этом для удобства пользователей реализована функция программного поворота изображения на дисплее (рис. 2), позволяющая произвести монтаж преобразователя в любом положении.

Преобразователь ЛГК410 учитывает расход как в прямом, так и в обратном направлении, регистрирует события «реверс потока», «пустая труба», «значение расхода вне диапазона измерений». ЛГК410 имеет 3 дискретных выхода, два из которых свободно конфигурируемые, по каждому из них может быть сформирован сигнал, пропорцио­нальный прошедшему объему жидкости, а также сигнал о возникновении каких-либо событий (диагностических сообщений).

Бесплатные фирменные программные продукты и мобильные приложения обеспечивают сопровождение преобразователей расхода ЛГК410 практически во всех сферах и на всех стадиях применения.

Широкая номенклатура диаметров преобразователей ЛГК410

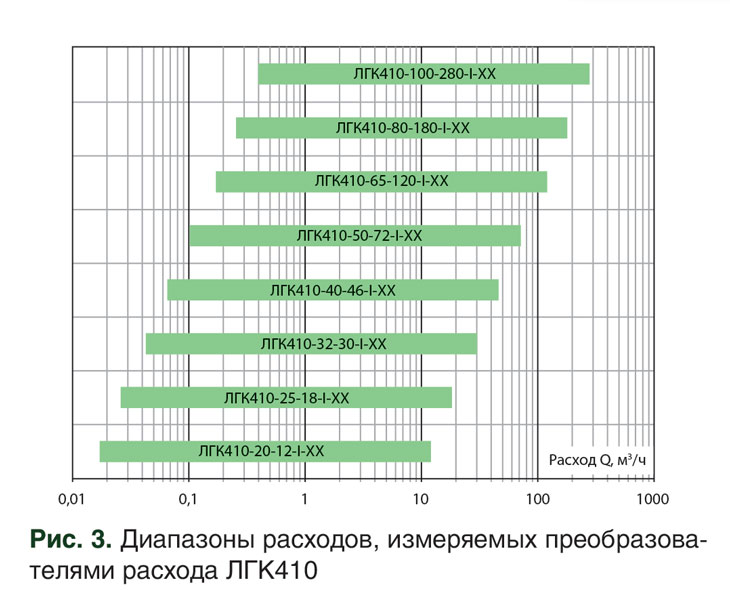

Линейка номинальных диаметров выпускаемых в настоящее время преобразователей включает в себя: DN20; DN25; DN32; DN40; DN50; DN65; DN80; DN100 (рис. 3).

Широкая линейка выпускаемых диаметров полностью решает вопрос присоединений ко всем существующим типо­размерам трубопроводов в диапазоне от 20 до 100 мм. Это, в свою очередь, позволяет инженеру-проектировщику делать оптимальный выбор по соотношению цены, диапазона измерений, потерь давления и объема монтажных работ.

Геометрия измерительного канала

Кроме стандартных, полнопроходных модификаций преобразователей, внутренний диаметр измерительного канала которых соответствует присоединительному диаметру преобразователя, также выпускаются неполнопроходные модификации со специальной геометрией канала.

За счет встроенного сужения со специальным безотрывным профилем достигается улучшение таких важных характеристик преобразователя, как чувствительность и отношение «сигнал/шум».

Существенно улучшаются и метрологические характеристики преобразователя в нижней части диапазона измерений.

Точность измерений

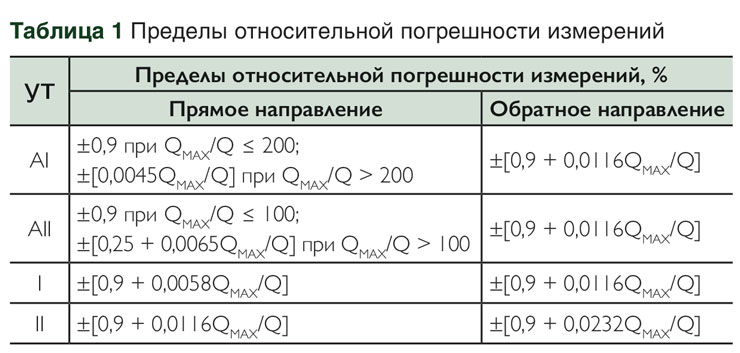

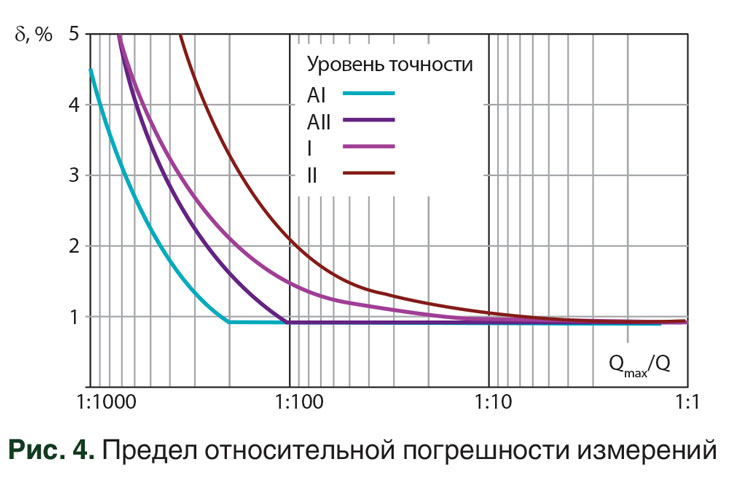

Погрешность преобразователей зависит от направления потока, уровня точности (УТ), верхнего предела измерений расхода QMAX (м3/ч) и измеряемого расхода Q (м3/ч). Значения пределов допускаемой относительной погрешности (рис. 4) преобразователей расхода ЛГК10 в рабочих условиях эксплуатации приведены в табл. 1.

Защита от несанкционированного доступа

Преобразователи расхода ЛГК410 имеют функцию аппаратной защиты настроек от несанкционированного изменения – так называемый ключ ЗАЩИТА, который является атрибутом не только преобразователей ЛГК410, но и тепловычислителей и газовых корректоров фирмы ЛОГИКА.

В условиях эксплуатации ключ ставится в активное состояние, на дисплее отображается значок в виде замка. Настройки преобразователя, доступные пользователю до ввода в эксплуатацию, в процессе эксплуатации изменить невозможно.

Кроме того, информация в паспорте преобразователя представлена в машинно-читаемом формате (в виде QR-кодов и штрих­кодов), криптографически защищена от подделки и может быть верифицирована с помощью фирменной программы ИНСПЕКТОР при подключении расходомера к мобильному устройству.

Соответствие стандартам

Преобразователи расхода ЛГК410 зарегистрированы в Федеральном информационном фонде по обеспечению единства измерений, внесены в Реестр государственной системы обеспечения единства измерений Республики Казахстан и допущены к импорту и вводу в эксплуатацию на территории республики, что подтверждается соответствующим сертификатом. Приборы соответствуют обязательным требованиям технических регламентов Таможенного союза.

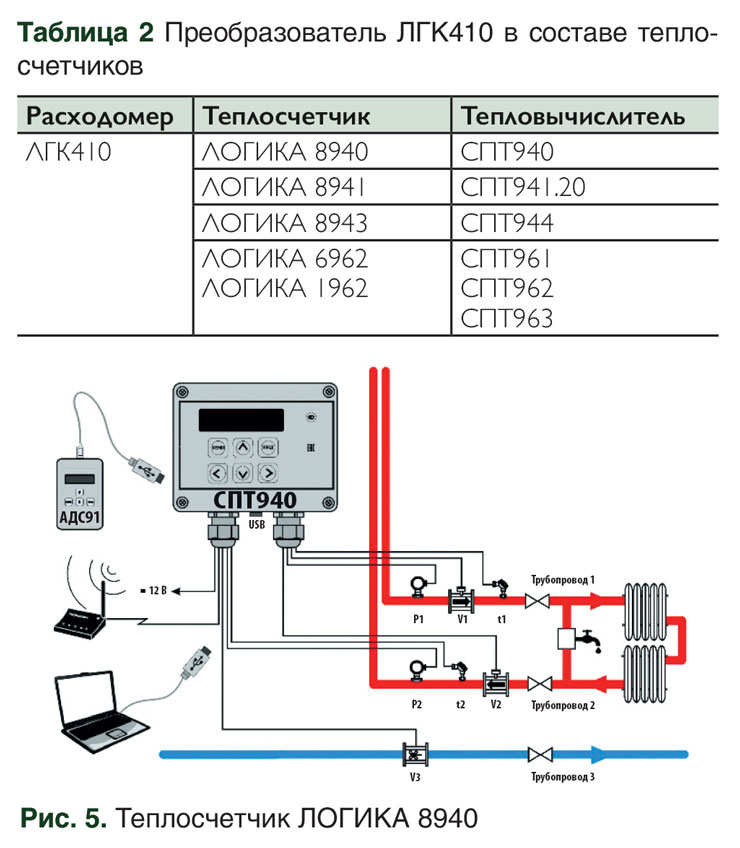

Метрологические характеристики преобразователей обеспечивают возможность их применения в серийно выпускаемых теплосчетчиках 1 класса (табл. 2, рис. 5), полностью отвечающих действующим нормативным требованиям.
